Kannettava Crimp Cross-Section Analyzer WPM-SES

Takaa erinomainen puristuslaadun ergonomisella ja nopealla puristusleikkausanalyysijärjestelmällä

Johdanto:

Sisällä Nykyinen valmistusympäristö, johtosarjan puristuksen luotettavuus Yhteydet ovat ratkaisevan tärkeitä lukemattomien yritysten suorituskyvylle ja turvallisuudelle tuotteita. Esittelemme edistyneen Crimp Cross-Cut Analysis Systemin, kattava ja käyttäjäystävällinen ratkaisu, joka on suunniteltu voimaannuttamaan valmistajia, joilla on nopea ja tarkka laadunvalvonta. Tämä järjestelmä on suunniteltu tehokkaaseen näytteen valmisteluun, korkearesoluutioiseen kuvantamiseen, ja tarkka analyysi, joka tarjoaa kriittisiä näkemyksiä puristuslaitteiden laadusta sekä johtosarjojen pitkäaikaisen eheyden varmistaminen. Lähde Auto- ja ilmailu- ja avaruus- sekä elektroniikka- ja muualle, tämä järjestelmä on sinun järjestelmäsi Välttämätön työkalu korkeimpien CRIMP-standardien ylläpitämiseen Lopettamisen erinomaisuus.

Keskeiset ominaisuudet ja hyödyt: Nopeus, tarkkuus ja käyttäjälähtöinen suunnittelu

Tämä Crimp Cross-Cut Analysis System on huolellisesti suunniteltu ratkaisu, joka yhdistää edistyneen teknologian käytännölliseen suunnitteluun, Tarjoten ominaisuuksia, jotka on suunniteltu tehostaa laadunvalvontaasi Prosessoi ja toimita vertaansa vailla oleva tarkkuus:

• Integroitu leikkaus ja hionta nopeaan näytteen valmisteluun: Järjestelmän ytimessä on integroitu leikkaus- ja hiontamoduuli. Tämä edistynyt yksikkö suorittaa molemmat tärkeät näytteen valmisteluvaiheet yksittäinen, saumaton toiminta, mikä nopeuttaa merkittävästi työnkulkua ja varmistaen johdonmukaiset ja korkealaatuiset poikkileikkaukset. Tämä integroitui Lähestymistapa minimoi manuaalisen käsittelyn ja mahdolliset virheet, mikä johtaa useampiin virheisiin Luotettava analyysi.

• Nopea analyysi: tulokset alle 5 minuutissa: Aika on valmistuksessa ratkaisevaa. Tämä järjestelmä on suunniteltu nopeaan läpimenoon, ja se pystyy suorittamaan koko yhden terminaalin poikkileikkauksen käsittelyn ja analyysin viidessä minuutissa. Tämä poikkeuksellinen nopeus parantaa merkittävästi tehokkuutta Laaduntarkastusprosessi, mikä mahdollistaa nopeamman palautteen ja nopeamman ongelman resoluutio ja lisääntynyt tuotantokapasiteetti.

• Ergonominen ja modulaarinen suunnittelu käyttäjän mukavuuden takaamiseksi: Käyttäjän mukavuus ja helppokäyttöisyys ovat keskeisiä tekijöitä tämän järjestelmän suunnittelussa. Ergonominen muotoilu vähentää käyttäjän väsymystä, kun taas modulaarinen yhdistelmä mahdollistaa komponenttien helpon pääsyn ja huollon. Tämä on käyttäjäkeskeistä Lähestymistapa takaa sujuvamman ja tehokkaamman työnkulun ja vähentää Operaattorin koulutusaika.

• Japanista tuotu teräväpiirtokuvan hankintajärjestelmä vertaansa vailla olevaan selkeyteen: Koe poikkeuksellinen kuvanlaatu Japanista tuodulla teräväpiirtokuvankeruujärjestelmällä. Tämä järjestelmä tallentaa teräviä, yksityiskohtaisia poikkileikkauskuvia, mahdollistaen Tarkka mittaus ja analyysi jopa kaikkein monimutkaisimmista puristuksista rakenteet. Parempi kuvantarkkuus mahdollistaa tarkan arvioinnin kriittiset crimp-parametrit, jotka varmistavat luotettavat laadunarvioinnit.

• Korkean suorituskyvyn mikroskooppi 3D-kuvantamisominaisuuksilla: Järjestelmä sisältää korkean suorituskyvyn mikroskoopin, joka ei ainoastaan tarjoa ultra-teräväpiirtokuvaa, vaan tuottaa myös pystyasennossa olevia kolmiulotteisia avaruuskuvia. Tämä kehittynyt ominaisuus tarjoaa vahvan stereoskooppisen aiston ja selkeän kuvanlaadun laajalla näkökentällä. Tämä 3D-näkökulma parantaa puristusrakenteiden visuaalista analyysiä, mahdollistaen kattavamman ymmärryksen puristuksen laadusta.

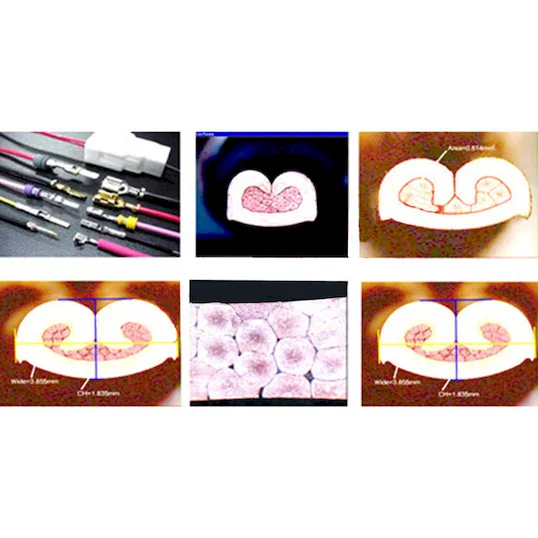

• Tarkka mittaus ja pinta-alan laskenta erikoisohjelmistolla: Järjestelmä on varustettu erikoisohjelmistolla, ja se mahdollistaa yksinkertaisen ja oikean pituuden ja pinta-alan mittaamisen. Intuitiivinen ohjelmistokäyttöliittymä mahdollistaa tarkan määrällisen Crimp-parametrien analyysi, joka tarjoaa objektiivista tietoa laadun varmistamiseksi arviointi ja prosessien optimointi. Tämä tarkka mittaus Valmiudet takaavat johdonmukaisen ja luotettavan laadunvalvonnan.

• Vankka ohjausjärjestelmä, jota käyttää japanilainen Mitsubishi PLC: Järjestelmän automaation ja ohjauksen ytimessä on luotettava japanilainen Mitsubishi PLC -ohjain (SBL). Tämä alan johtava ohjain varmistaa vakaan ja tarkan toiminnan kaikista järjestelmämoduuleista, mikä edistää kokonaistarkkuutta ja analyysiprosessin luotettavuus.

• Laaja moduulileikkausalue ja säädettävät nopeudet monipuolisuuden takaamiseksi: Järjestelmä tarjoaa moduulien leikkausalueen 0,13 mm<sup>2, mikä mahdollistaa laajan valikoiman johtokokoja, joita käytetään yleisesti johtojen valmistuksessa. Lisäksi säädettävät pyörimis- ja hiontanopeudet (2800 rpm), joita käyttävät tuontisaksalaiset moottorit, mahdollistavat optimoidun näytteen valmistelun eri materiaaleille ja päätyypeille. 2 mm/s leikkausnopeus takaa tehokkaan näytteen käsittelyn.

• Saksasta tuotu tarkkuusleikkuupyörä puhtaisiin ja kestäviin leikkauksiin: Leikkausmoduuli käyttää korkealaatuista leikkupyörää (sisähalkaisija 21,7 mm, OD 105 mm, paksuus 0,5 mm), joka on tuotu Saksasta. Tämä herkkä ja kestävä terä takaa puhtaat ja tarkat leikkaukset, minimoi muodonmuutokset ja Päätepoikkileikkauksen eheyden säilyttäminen tarkkuuden saavuttamiseksi analyysi.

• Tarkka Z-akselin viritys ja X-akselin siirto optimoituun näytteen sijoitteluun: Hienosäädä näytteen sijoittamista Z-akselin hieman viritysalueella 0,00–5,00 mm ja X-akselin siirto japanilaisen Panasonic-servomoottorin ohjaamana. Nämä tarkat säädöt varmistavat optimaalisen näytteen kohdistuksen molemmille Leikkaus/hionta ja kuvantaminen, mikä edistää johdonmukaisuutta ja tarkkuutta Tulokset.

• Eclipse Partial Electrolysis Enhanced Surface Clarityn saavuttamiseksi: Haastavien näytteiden käsittelyssä järjestelmä sisältää eclipse-osittaisen elektrolyysin, joka pystyy käsittelemään alueita jopa 6 mm2 säädettävillä elektrolyysiajoilla 5–30 sekuntia. Tämä ominaisuus parantaa poikkileikkauksen pinnan kirkkautta, parantaen kuvanlaatua ja analyyttistä tarkkuutta.

• Monipuolinen suurennus- ja havaintoalue: Optinen järjestelmä tarjoaa laajan valikoiman suurennusvaihtoehtoja (0,75x–5,0x sekä 0,5 jumissa asennonsiirtoteknologia vahvistukselle että hammasvälille), mahdollistaen puristusominaisuuksien yksityiskohtaisen havainnoinnin eri mittakaavoilla. Havaintoalue ulottuu 1,2–8,2 mm (X-akselin suunta), tarjoten kattavan näkymän puristuksen poikkileikkaukseen.

• Säädettävä ultrakirkas LED-valaistus ja XYZ Mobile Platform: Saavuta optimaaliset katseluolosuhteet ultrakirkkaalla valkoisella LED-valonlähteellä, jonka voimakkuus on äärettömän säädettävä. Integroitu XYZ-akselinen mobiilialusta hienosäädöllä (etäisyys +/- 6 mm) mahdollistaa eri alueiden tarkan sijoittelun ja tarkastelun poikkileikkauksessa kolmiulotteisesti.

• Kattava analyysiohjelmisto ja datan tallennus: Järjestelmä on mukana Section-ms-ohjelmistossa ja käyttää japanilaista teollista HD-videojärjestelmää, jossa on 3 megapikselin kamera ja USB 2.0 -yhteys kuvankaappaukseen ja analysointiin. Tämä integroitu ohjelmistopaketti tarjoaa laajan valikoiman mittaustyökaluja, mukaan lukien parannetut mittaustyökalut puristussuhteille, jotka on sertifioitu käytettäväksi vaativilla aloilla kuten autoteollisuudessa, kodinkoneissa ja IT:ssä.

Tekniset tiedot:

Ominaisuus	Tekniset tiedot
Ohjausjärjestelmä	Japanilainen Mitsubishi PLC -ohjain - SBL
Moduulin leikkausalue	0,13 ~ 6,00 mm2
Pyörimisnopeus (leikkaus ja hiominen)	2800 rpm (Saksasta tuotu moottori)
Leikkausnopeus	2 mm / s
Leikkauspyörä	Sisähalkaisija: 21,7 mm, ulkohalkaisija: 105 mm, paksuus: 0,5 mm (Saksa tuonti)
Moduulin jauhatusnopeus	2800 rpm (Saksasta tuotu moottori)
Z-akselin viritysalue	0,00 ~ 5,00 mm
Hiekkapaperin yliotto	100 mm
X-akselin siirto	Japanilainen Panasonic-servomoottori
Pimennyksen elektrolyysialue	Jopa 6 mm2
Elektrolyysiaika	5 ~ 30 sekuntia
Kuvan nieleminen	Korkealaatuinen, vähäsäröinen optinen instrumentti, jossa on 10x okulaari
Vahvista moninkertaisuutta	0,75x, 1x, 1,5x, 2,0x, 2,5x, 3,0x, 3,5x, 4,0x, 4,5x, 5,0x (0,5 jumittunut asennonsiirtoteknologia)
Hampaan korkeuden moninkerta	0,75x, 1x, 1,5x, 2,0x, 2,5x, 3,0x, 3,5x, 4,0x, 4,5x, 5,0x (0,5 jumittunut asennonsiirtoteknologia)

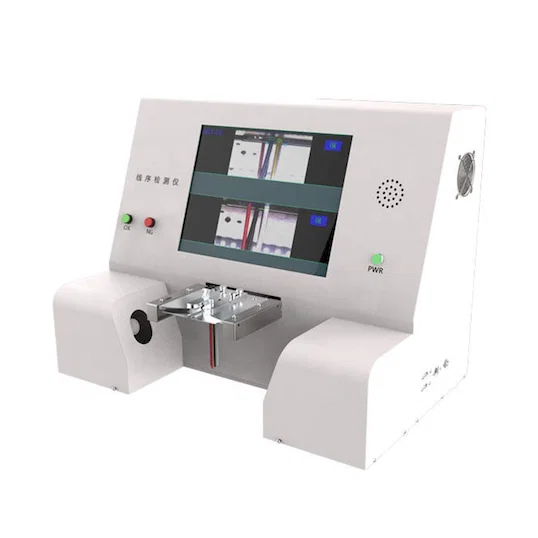

Lähetä kysymyksesi tästä tuotteesta Tuotteen nimi Nimi* Sähköposti* Puh Sisältö* Koodi (*) Refresh Liittyvät tuotteet Kaksinkertainen Row Liitin Johtosarja Tester WPM-DC20 Tiedustele nyt Crimp Cross-Section Analysis System WPM-SE4 Tiedustele nyt Lanka Johtosarja USB Kaapeli Tester WPM-8681 Tiedustele nyt Kaksinkertainen Row Housing Lanka Color Tester WPM-8AB Tiedustele nyt
